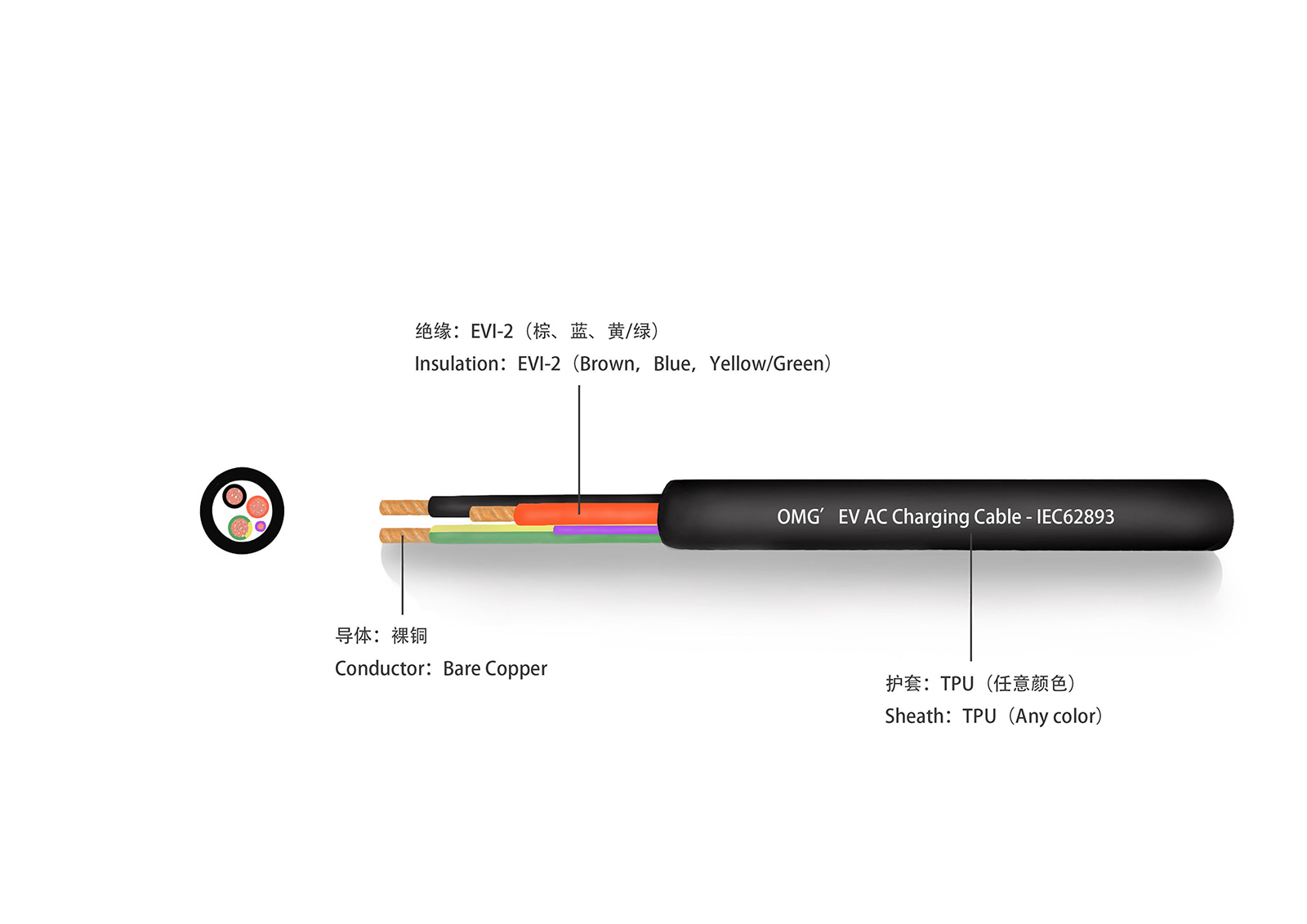

IEC62893
응용 시나리오
제품 장점
• 폭넓은 전압 및 적용 범위로 다양한 기기에 적합
• 고온 및 저온, 오일, 산, 알칼리, 물, 마모 및 균열에 강하여 다양한 저속 충전 환경에 적합
• 공장 내 자동화 생산 라인을 통해 케이블 가격 경쟁력 확보
• 고객의 특정 요구 사항에 맞춘 맞춤형 저속 충전 솔루션 제공
기준
IEC 62893-3
EN50620
인증
TUV 인증
인증서 번호:
R 50436193 0004
R 50436194 0005
일반 사양
최신 케이블 사양에 대해서는 OMG 케이블 전문가에게 문의하십시오.
케이블 특성
|
전기 및 신뢰성 테스트 |
||
|
프로젝트 |
필요하다 |
실험 방법 |
|
정격 전압 |
450/750V |
— |
|
정격 온도 |
-40~90℃ |
— |
|
도체의 직류 저항 (20℃ 기준) |
4mm²≤4.95Ω/km；0.5mm²≤39Ω/km |
IEC 60245-2 |
|
절연 저항 |
20℃时≥7.1MΩ.km；90℃时≥0.007MΩ.km |
IEC 60245-2 |
|
완제품 압력 저항 시험 |
2.5kV AC/5분, 고장 없음 |
IEC 60245-2 |
|
케이블 굽힘 반경 |
≥6 OD. |
— |
|
난연성 시험 |
단일 케이블 난연성 테스트 |
IEC 60332-1-2 |
|
절연체 인장 강도 |
노화 전 압력은 8 MPa였으며, 노화 후(135℃/168시간) 압력 변화는 ±30% 미만이었습니다. |
IEC 60811-501 IEC 60811-401 |
|
절연체의 파단 신율 |
노화 전에는 변화율이 200%였지만, 노화 후(135℃/168시간)에는 변화율이 ±30% 미만이었습니다. |
IEC 60811-501 IEC 60811-401 |
|
외피 인장 강도 |
노화 전 압력은 20 MPa였으며, 노화 후(110℃/168시간) 압력 변화는 ±30% 미만이었습니다. |
IEC 60811-501 IEC 60811-401 |
|
칼집 파단 시 신장률 |
노화 전에는 변화율이 300%였지만, 노화 후(110℃/168시간)에는 변화율이 ±30% 미만이었습니다. |
IEC 60811-501 IEC 60811-401 |
|
내유성 테스트 |
IRM 902#, 100℃/7*24H, 인장 강도 변화율 < ±40%, 신장률 변화율 < ±30% |
IEC 60811-404 |
|
산성 및 알칼리성 저항성 테스트 |
23℃에서 5시간 동안의 인장 강도: 변화율 < ±40%; 파단 신장률 > 100%. |
IEC 60811-404 |
|
저온 충격 |
-40℃에서도 파손되지 않음 |
IEC 62893-2 |
|
열팽창 시험 |
200℃에서 15분 동안 20 N/cm²의 기계적 응력을 가했을 때, 냉각 후 최대 영구 변형률은 25% 미만이었다. |
IEC 60811-507 |
명세서
|
기준 |
사양 |
주 도체 연선 외경 |
주 도체 저항 (20℃) |
기준 허용 전류 |
전체 외경 |
패키지 |
|
62893IEC121
|
3×1.5+px0.5…1.0+qx0.5…1.0 |
1.6 Ref. |
≤13.3 |
10A |
표준 및 고객 요구에 따라 설계되었습니다. | 주문 또는 계약에 따라 |
|
3×2.5+px0.5…1.0+qx0.5…1.0 |
2.1 Ref. |
≤7.98 |
16A |
|||
|
62893IEC123
|
3×1.5+px0.5…1.0+qx0.5…1.0 |
1.6 Ref. |
≤13.3 |
10A |
||
|
3×2.5+px0.5…1.0+qx0.5…1.0 |
2.1 Ref. |
≤7.98 |
16A |
|||
|
3×4+px0.5…1.0+qx0.5…1.0 |
4.0 Ref. |
≤0.272 |
20A |
|||
|
3×6+px0.5…1.0+qx0.5…1.0 |
3.2 Ref. |
≤7.98 |
32A |
|||
|
3×10+px0.5…1.0+qx0.5…1.0 |
4.5 Ref. |
≤1.91 |
40A |
|||
|
3×16+px0.5…1.0+qx0.5…1.0 |
5.7 Ref. |
≤1.21 |
63A |
|||
|
3×25+px0.5…1.0+qx0.5…1.0 |
7.1 Ref. |
≤0.78 |
100A |
|||
|
3×35+px0.5…1.0+qx0.5…1.0 |
8.4 Ref. |
≤0.554 |
125A |
|||
|
4×2.5…35+px0.5…1.0+qx0.5…1.0 |
(주심선의 단면적은 위에서 언급한 단상선의 단면적과 동일할 수 있습니다.) |
/ |
10-125A |
|||
|
5×2.5…35+px0.5…1.0+qx0.5…1.0 |
|
/ |
10-125A |
