NACS

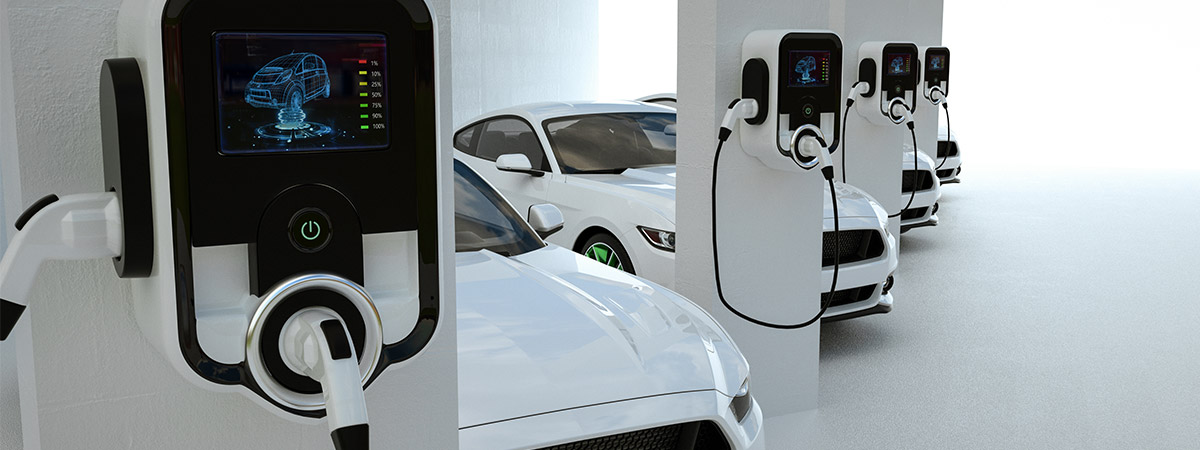

응용 시나리오
제품 장점
• 가는 전선 직경, 경량
• 고온 및 저온, 오일, 산, 알칼리, 물, 마모 및 균열에 대한 내성이 뛰어나 다양한 적용 분야에 적합
• 중국에서 NACS 및 UL 케이블 인증을 획득한 최초의 제조업체 중 하나
• UL은 안정적인 케이블 품질을 보장하기 위해 생산 공장에 대한 분기별/연간 샘플링 검사를 실시합니다.
기준
UL2263
인증
UL&cus인증
인증서 번호:
①OMG EVC 1001 E345899-2023-10-20
②OMG EVC 1002 E345899-2023-10-21
③OMG EVC 1003 E345899-2023-10-22
④OMG EVC 1004 E345899-2023-10-23
일반 사양
최신 케이블 사양에 대해서는 OMG 케이블 전문가에게 문의하십시오.
케이블 특성
|
전기 및 신뢰성 테스트 |
||
|
프로젝트 |
필요하다 |
실험 방법 |
|
정격 전압 |
1000V |
/ |
|
정격 온도 |
－40℃~105℃ |
/ |
|
도체의 직류 저항 (20℃) |
6AWG≤1.4Ω/km；8AWG≤2.23Ω/km；22AWG≤56.8Ω/km |
UL 2556 |
|
15℃에서의 절연 저항 |
6AWG≥29GΩ.m；8AWG≥34GΩ.m；22AWG≥67GΩ.m |
UL 2556 |
|
압력 저항 시험 |
4.0KV AC/1min（6AWG&8AWG），2.0KV AC/1min（22AWG） |
UL 2556 |
|
케이블 굽힘 반경 |
≥6 OD |
/ |
|
난연성 시험 |
FT1 |
UL 2556 |
|
절연체 인장 강도 |
노화 전: 5.5 MPa; 노화 후 (136℃/168시간): 초기 값의 75% 이상 |
UL 2556 |
|
절연체의 파단 신율 |
숙성 전: 200%; 숙성 후(136℃/168시간): 초기 값의 75% 이상 |
UL 2556 |
|
외피 인장 강도 |
노화 전: 8.3 MPa; 노화 후 (136℃/168시간): 초기 값의 75% 이상 |
UL 2556 |
|
칼집 파단 시 신장률 |
숙성 전: 200%; 숙성 후(136℃/168시간): 초기 값의 75% 이상 |
UL 2556 |
|
저온 굽힘 시험 |
-40℃에서 4시간 동안 노출시켜도 균열이 발생하지 않았습니다. |
UL 2556 |
|
열충격 시험 |
150℃에서 1시간 동안 가열해도 균열이 발생하지 않았습니다. |
UL 2556 |

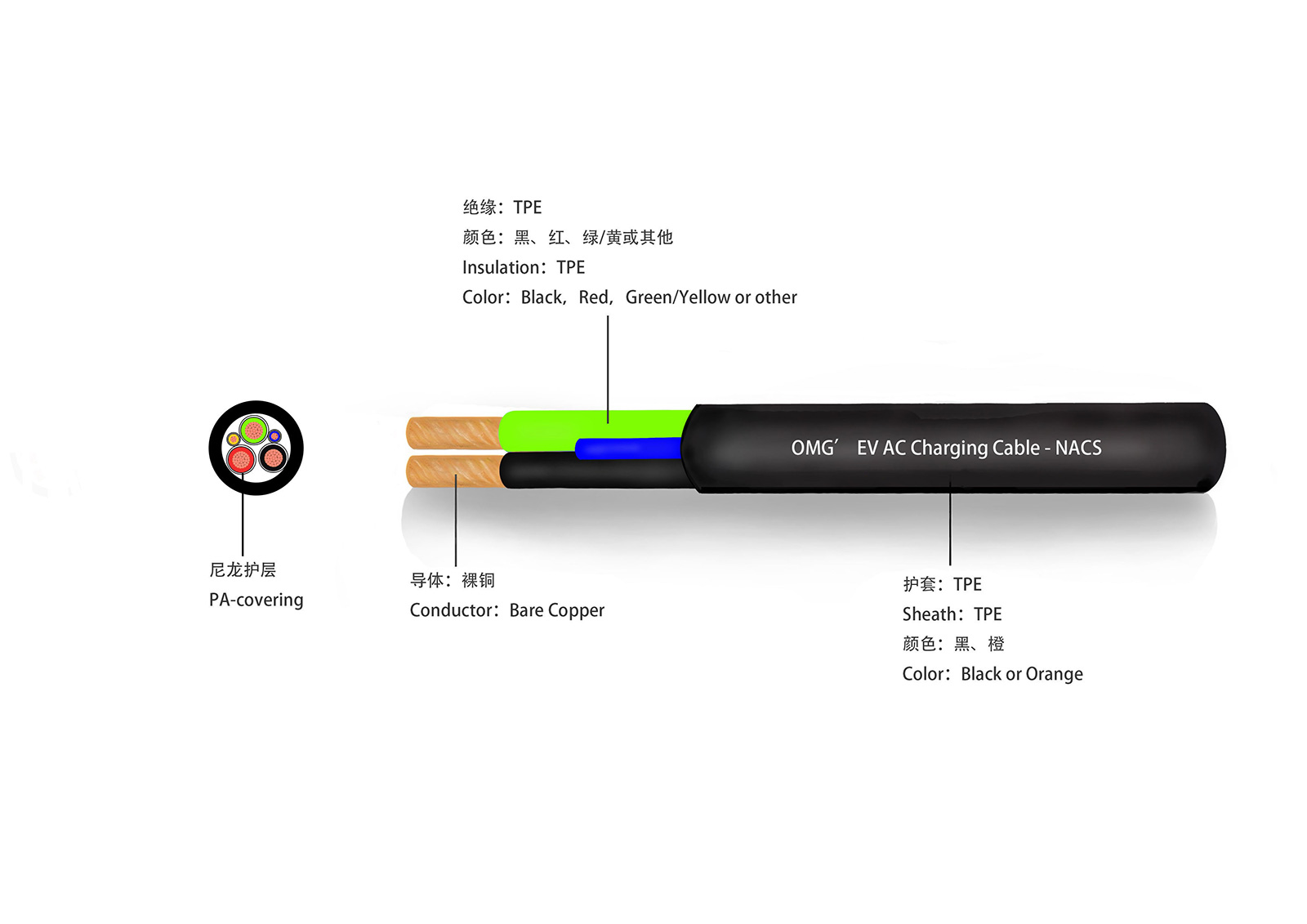

명세서
|
인증된 모델 |
주요 사양 |
주선 직경 |
접지 사양 |
접지선의 외경 |
신호 케이블 사양 |
피복 두께 |
완제품 외경 |
미국 표준 라인, 일반 라인 |
추천 운송업체 |
|
OMG EVC 1001 |
2×10AWG |
4.3 |
10AWG |
4.3 |
（0-12）（16AWG-22AWG） |
1.3 |
12 |
15.8 |
32A |
|
OMG EVC 1002 |
2×9AWG |
5.2 |
10AWG |
4.3 |
（0-12）（16AWG-22AWG） |
1.4 |
13.8 |
17.8 |
40A |
|
OMG EVC 1003 |
2×8AWG |
5.8 |
10AWG |
4.5 |
（0-12）（16AWG-22AWG） |
1.5 |
15 |
20.9 |
48A |
|
OMG EVC 1004 |
2×6AWG |
7.2 |
8AWG |
5.8 |
（0-12）（16AWG-22AWG） |
2 |
18.9 |
25.4 |
80A |
|
신호 케이블 규격: 16AWG~22AWG, 가닥 수: 일반적으로 0~12가닥 |
|||||||||
