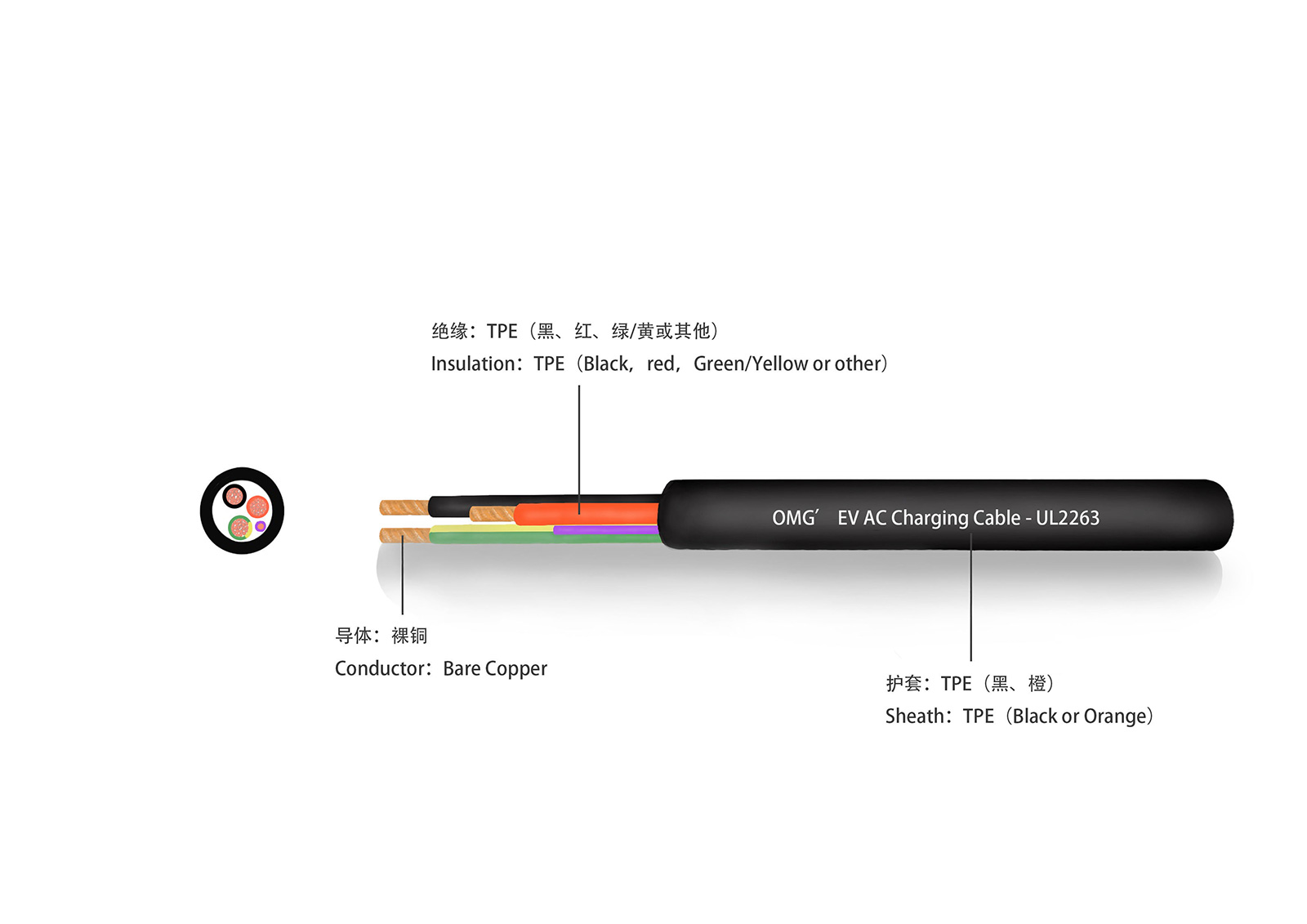

UL2263
응용 시나리오
제품 장점
• 다양한 시나리오에 적용 가능한 완벽한 제품군
• 고온 및 저온, 오일, 산, 알칼리, 물, 마모 및 균열에 대한 내성
• EVE 및 EVJE 전 제품군에 대해 UL 인증을 획득한 최초의 제조업체 중 하나
• 권위 있는 이중 표준 인증으로 미국 및 캐나다 시장 진출에 제약 없음
• UL은 안정적인 케이블 품질을 보장하기 위해 생산 공장에 대한 분기별/연간 샘플링 검사를 실시합니다.
기준
UL 2263
인증
UL 및 CUS 인증(EVE, EVJE)
인증서 번호:
E345899-2011-06-24
E345899-2011-06-23
일반 사양
최신 케이블 사양을 얻으려면 아오미지 케이블 전문가에게 문의하십시오.
케이블 특성
|
전기 및 신뢰성 테스트 |
||
|
프로젝트 |
필요하다 |
실험 방법 |
|
정격 전압 |
1000V |
— |
|
정격 온도 |
-40~105℃ |
— |
|
도체의 직류 저항 (20℃ 기준) |
6AWG≤1.4Ω/km；8AWG≤2.23Ω/km；22AWG≤56.8Ω/km； |
UL2556 |
|
15℃에서의 절연 저항 |
6AWG≥29GΩ.m；8AWG≥34GΩ.m；22AWG≥67GΩ.m |
UL2556 |
|
압력 저항 시험 |
4.0KV AC/1min(6AWG&8AWG)，2.0KV AC/1min(22AWG) |
UL2556 |
|
케이블 굽힘 반경 |
≥6 OD. |
— |
|
난연성 시험 |
FT1 |
UL2556 |
|
절연체 인장 강도 |
노화 전: 5.5 MPa; 노화 후 (136℃/168시간): 초기 값의 75% 이상 |
UL2556 |
|
절연체의 파단 신율 |
숙성 전: 200%; 숙성 후(136℃/168시간): 초기 값의 75% 이상 |
UL2556 |
|
외피 인장 강도 |
노화 전: 8.3 MPa; 노화 후(136℃/168시간): 초기 값의 75% 이상 |
UL2556 |
|
칼집 파단 시 신장률 |
숙성 전: 200%; 숙성 후(136℃/168시간): 초기 값의 75% 이상 |
UL2556 |
|
저온 굽힘 시험 |
-40℃에서 4시간 동안 노출시켜도 균열이 발생하지 않았습니다. |
UL2556 |
|
열충격 시험 |
150℃에서 1시간 동안 가열해도 균열이 발생하지 않았습니다. |
UL2556 |
|
전기 및 신뢰성 테스트 |
||
|
프로젝트 |
필요하다 |
실험 방법 |
|
정격 전압 |
300V |
— |
|
정격 온도 |
-40~105℃ |
|
|
도체의 직류 저항 (20℃ 기준) |
16AWG≤14.1Ω/km；22AWG≤56.8Ω/km |
UL2556 |
|
15℃에서의 절연 저항 |
16AWG≥45GΩ.m；22AWG≥67GΩ.m |
UL2556 |
|
압력 저항 시험 |
2KV AC/1min |
UL2556 |
|
케이블 굽힘 반경 |
≥6 OD. |
UL2556 |
|
난연성 시험 |
VW-1 |
UL2556 |
|
절연체 인장 강도 |
노화 전: 5.5 MPa; 노화 후 (136℃/168시간): 초기 값의 75% 이상 |
UL2556 |
|
절연체의 파단 신율 |
숙성 전: 200%; 숙성 후(136℃/168시간): 초기 값의 75% 이상 |
UL2556 |
|
외피 인장 강도 |
노화 전: 8.3 MPa; 노화 후(136℃/168시간): 초기 값의 75% 이상 |
UL2556 |
|
칼집 파단 시 신장률 |
숙성 전: 200%; 숙성 후(136℃/168시간): 초기 값의 75% 이상 |
UL2556 |
|
저온 굽힘 시험 |
-40℃에서 4시간 동안 노출시켜도 균열이 발생하지 않았습니다. |
UL2556 |
|
열충격 시험 |
150℃에서 1시간 동안 가열해도 균열이 발생하지 않았습니다. |
UL2556 |
명세서
|
UL2263 표준 |
사양 |
기준 허용 전류 |
전체 외경 |
패키지 |
|
EVE |
3x14AWG+18AWG |
16A |
표준 및 고객 요구에 따라 설계되었습니다. |
주문 또는 계약에 따라 |
|
3x12AWG+18AWG |
24A |
|||
|
3x10AWG+18AWG |
32A |
|||
|
2x9AWG+10AWG+18AWG |
40A |
|||
|
2x8AWG+10AWG+18AWG |
48A |
|||
|
2x6AWG+10AWG+18AWG |
70A/80A |
|||
|
EVJE |
3x14AWG+18AWG |
16A |
||
|
3x12AWG+18AWG |
24A |
|||
|
신호 케이블 규격: 16AWG~22AWG, 가닥 수: 일반적으로 0~12가닥 |
||||
