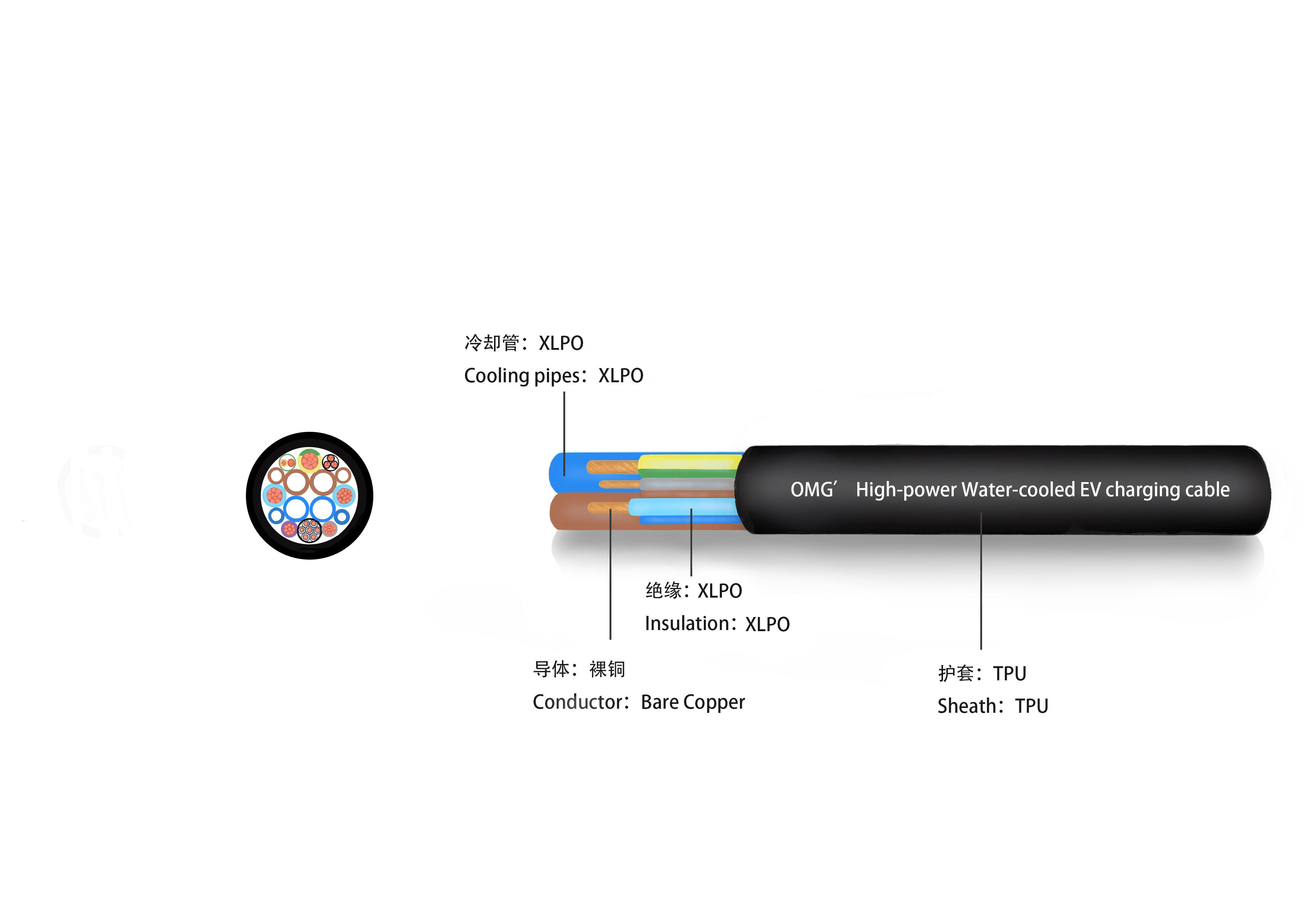

水冷充电电缆
应用场景
产品优势
• 线缆轻量化，使用手感好
• 高载流，温升效果好，大幅提升充电效率
• 不爆管，安全有保障
• 证书齐全，符合全球多地区线缆标准
• 根据客户具体需求提供定制化液冷超充解决方案
标准
CQC1147-2025
GB/T 33594-2025
IEC 62893-4-2
UL2263
认证
UL认证（4x3AWG+9AWG+8x20AWG证书编号：UL-US-2416518-0）
TUV认证（证书编号：R 50687126 0001）
CQC认证（证书编号：CQC25011462456、CQC23011402607）
通用规格书
联系奥美格电缆专家获取最新电缆规格书
电缆特性
|
电气可靠性测试 |
||
|
项目 |
要求 |
实验方法 |
|
工作电压 |
1500VDC |
/ |
|
额定温度 |
-40~+90℃ |
/ |
|
20℃导体直流电阻 |
35mm²≤0.554Ω/km；16mm≤1.21Ω/km；2.5mm≤7.98Ω/km：0.75mm²≤26Ω/km |
GB/T 3048 |
|
绝缘电阻常数 |
20℃时≥3670MΩ*km；90℃时≥3.67MΩ*km |
GB/T 33594 |
|
成品耐压测试 |
主芯8.4kVDC/15min不击穿， 其它线芯3.6kVDC/15min不击穿 |
GB/T 33594 |
|
线缆折弯半径 |
≥6倍OD |
/ |
|
燃烧测试 |
符合火焰垂直蔓延试验 |
GB/T 18380.12 |
|
绝缘抗张强度 |
老化前8Mpa； 老化后(136℃/168H) 变化率≤30% |
GB/T 2951 |
|
绝缘断裂伸长率 |
老化前200%；老化后(136℃/168H)变化率≤30% |
GB/T 2951 |
|
护套抗张强度 |
老化前20Mpa； 老化后(110℃/168H) 变化率≤30% |
GB/T 2951 |
|
护套断裂伸长率 |
老化前300%；老化后(110℃/168H)变化率≤30% |
GB/T 2951 |
|
耐油测试 |
汽油、柴油、矿物油浸泡20H外径变化率≤15%，卷绕不开裂 |
GB/T 33594 |
|
耐酸碱性测试 |
草酸、NaOH溶液浸泡168H， 抗张强度变化率≤30%； 伸长率≥100% |
GB/T 33594 |
|
低温弯曲测试 |
-40℃/16H，不开裂 |
GB/T 2951 |
|
热冲击测试 |
150℃/1H，不开裂 |
GB/T 2951 |
|
车辆碾压测试 |
压力5000N、速度8km/H、轮胎气压220kPa， 绝缘耐压不击穿 |
GB/T 33594 |
规格表
|
标准 |
规格 |
主芯线导体绞合外径 |
参考回流管规格 （根据客户定制） |
主芯线导体电阻 |
参考允许载流 |
完成外径 |
包装 |
|
UL2263 |
4x3AWG+9AWG +8x20AWG（铜包水） |
8.9 Ref. |
Φ4*6 |
≤0.78 |
650-700A |
按标准及客需结构设计 |
按订单或商定 |
|
IEC 62893/ CQC1147 |
4x10mm2+地线（6-25）+辅源+Nx（0.5w-2.5）+回流管（铜包水） |
8.1 Ref. |
Φ4*6 |
≤1.91 |
250-300A |
按标准及客需结构设计 |
按订单或商定 |
|
4x10mm2+地线（6-25）+辅源+Nx（0.5w-2.5）+回流管（隔离式） |
4.2 Ref. |
Φ4*6 |
≤0.78 |
200-250A |
按标准及客需结构设计 |
按订单或商定 |
|
|
4x20mm2+地线（6-25）+辅源+Nx（0.5w-2.5）+回流管（铜包水） |
8.6 Ref. |
Φ4*6 |
≤0.92 |
500-600A |
按标准及客需结构设计 |
按订单或商定 |
|
|
4x25mm2+地线（6-25）+辅源+Nx（0.5w-2.5）+回流管（铜包水） |
9.5 Ref. |
Φ4*6 |
≤0.78 |
600-700A |
按标准及客需结构设计 |
按订单或商定 |
|
|
4x25mm2+地线（6-25）+辅源+Nx（0.5w-2.5）+回流管（隔离式） |
6.7 Ref. |
Φ4*6 |
≤0.78 |
500-600A |
按标准及客需结构设计 |
按订单或商定 |
|
|
4x35mm2+地线（6-25）+辅源+Nx（0.5w-2.5）+回流管（铜包水） |
10.5 Ref. |
Φ4*6 |
≤0.554 |
700A-800A |
按标准及客需结构设计 |
按订单或商定 |
|
|
4x50mm2+地线（6-25）+辅源+Nx（0.5w-2.5）+回流管（铜包水） |
13.1 Ref. |
Φ6*8 |
≤0.386 |
900A-1000A |
按标准及客需结构设计 |
按订单或商定 |
