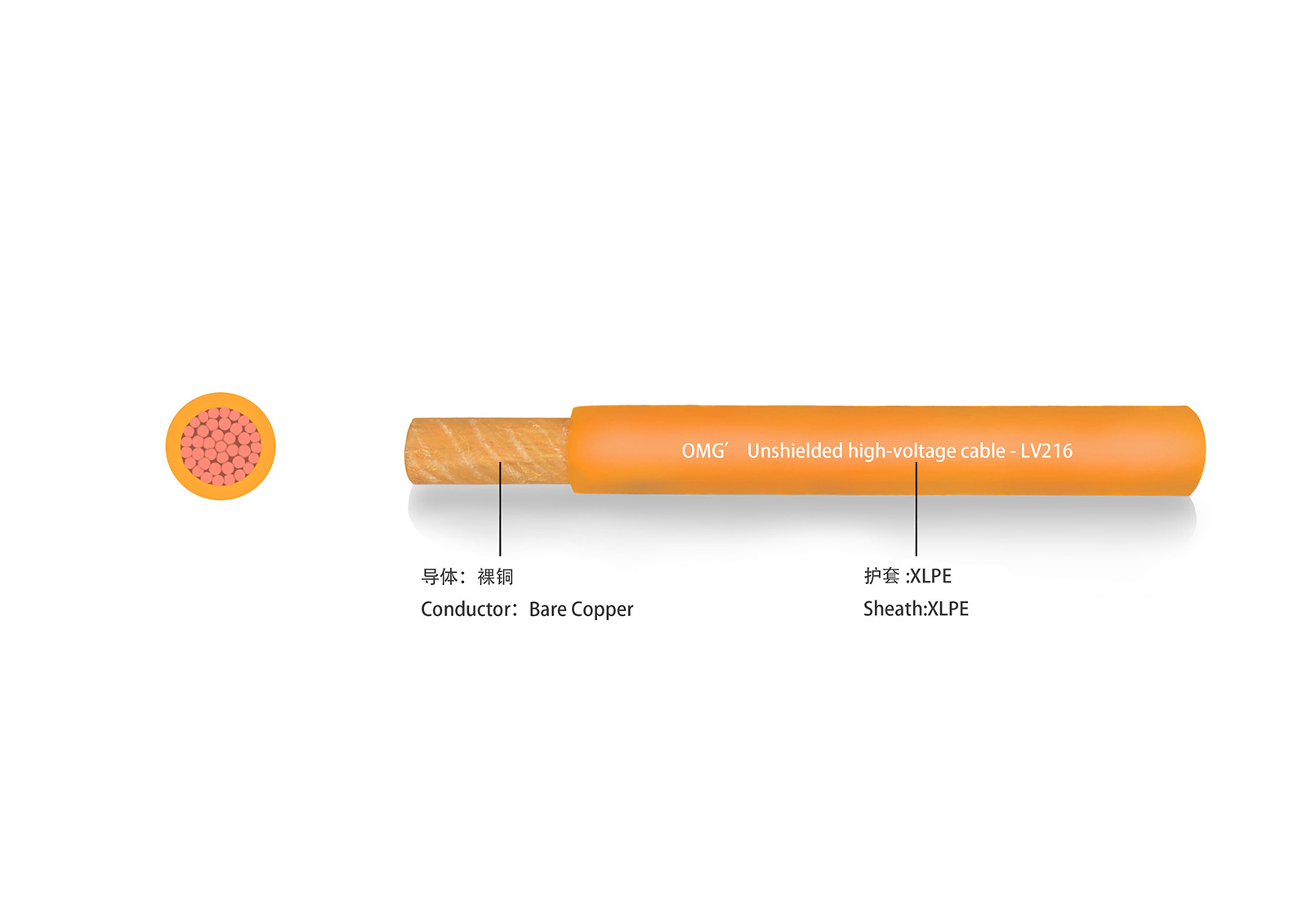

LV216 高压电缆
应用场景
产品优势
• 全系列线缆可通过2PfG 2693标准全性能测试。
• 耐高低温、耐油、耐酸碱、耐水、耐磨、抗开裂
• 阻燃性能和导电性能好，导体温升小
• 基于成熟的技术和产线，为客户降低采购成本
• 获得TUV储能证书、CE证书
• TUV机构每年会执行到生产车间进行审厂和现场检查工作，保障产品质量稳定
标准
LV216-2
认证
/
通用规格书
联系奥美格电缆专家获取最新电缆规格书
电缆特性
|
额定温度 |
-40℃～+(125℃，150℃) |
|
额定电压 |
AC 600V/DC 900V;AC 1000V/DC 1500V |
|
短期老化 |
150℃*240h；175℃*240h，符合 LV216 标准 |
|
长期老化 |
125℃*3000h；150℃*3000h，符合 LV216 标准 |
|
燃烧测试 |
符合 LV216 标准 |
|
最小弯曲半径 |
4*OD@OD﹤15mm ；6*OD@OD≧15mm |
|
耐压 |
AC 1kV/30min，AC 5kV/5min. 无故障 |
|
耐油 |
符合 LV216 标准 |
|
抗撕 |
>20N/mm |
|
环保要求 |
符合 RoHS 和 REACH 标准 |
规格表
|
AC600V/DC900V单芯屏蔽（SD-14410系列） |
||||||||
|
客户图号 |
导体 |
绝缘 |
护套 |
备注 |
||||
|
规格mm² |
外径ODmm |
最大电阻Ω/km |
标称厚度/最小厚度mm |
外径ODmm |
标称厚度/最小厚度mm |
外径mmOD |
额定载流A |
|
|
SD-14410-01 |
1.5 |
1.60Ref. |
12.7 |
0.30/0.24 |
2.20±0.15 |
0.60/0.38 |
4.00±0.20 |
20 |
|
SD-14410-02 |
2.5 |
2.00Ref. |
7.6 |
0.40/0.32 |
2.80±0.15 |
1.00/0.70 |
5.40±0.20 |
30 |
|
SD-14410-03 |
4 |
2.60Ref. |
4.71 |
0.40/0.32 |
3.40±0.20 |
1.00/0.70 |
6.00±0.20 |
40 |
|
SD-14410-04 |
6 |
3.20-3.40Ref. |
3.14 |
0.40/0.32 |
4.00-4.20±0.20 |
1.00/0.70 |
6.60-6.80±0.20 |
52 |
|
SD-14410-05 |
10 |
4.20-4.40Ref. |
1.82 |
0.60/0.48 |
5.40-5.60±0.25 |
1.00/0.70 |
8.00-8.20±0.30 |
75 |
|
SD-14410-06 |
16 |
5.30-5.50Ref. |
1.16 |
0.65/0.52 |
6.60-6.80±0.25 |
1.00/0.70 |
9.20-9.40±0.30 |
100 |
|
SD-14410-07 |
25 |
6.60-6.90Ref. |
0.743 |
0.80/0.64 |
8.20-8.50±0.30 |
1.20/0.75 |
11.20-11.50±0.50 |
125 |
|
SD-14410-08 |
35 |
7.90-8.30Ref. |
0.527 |
0.80/0.64 |
9.50-9.90±0.50 |
1.25/0.80 |
12.60-13.00±0.60 |
165 |
|
SD-14410-09 |
50 |
9.40-9.90Ref. |
0.368 |
0.90/0.71 |
11.20-11.70±0.50 |
1.25/0.80 |
14.30-14.80±0.60 |
215 |
|
SD-14410-10 |
70 |
11.10-11.80Ref. |
0.259 |
1.50/1.20 |
14.10-14.80±0.60 |
1.70/1.16 |
18.10-18.80±0.60 |
260 |
|
SD-14410-11 |
95 |
13.00-13.70Ref. |
0.196 |
1.50/1.20 |
16.00-16.70±0.60 |
1.70/1.16 |
20.00-20.70±0.60 |
320 |
|
SD-14410-12 |
120 |
14.60-15.40Ref. |
0.153 |
1.60/1.28 |
17.80-18.60±0.60 |
1.70/1.16 |
21.80-22.60±0.80 |
370 |
|
AC1000V/DC1500V单芯屏蔽（SD-14413系列） |
||||||||
|
客户图号 |
导体 |
绝缘 |
护套 |
备注 |
||||
|
规格mm² |
外径ODmm |
最大电阻Q/km |
标称厚度/最小厚度mm |
外径0Dmm |
标称厚度/最小厚度mm |
外径mmOD |
额定载流A |
|
|
SD-14413-01 |
0.75 |
1.20Ref. |
24.7 |
0.60/0.48 |
2.20±0.30 |
0.90/0.72 |
4.60±0.30 |
7 |
|
SD-14413-02 |
4 |
2.60Ref. |
4.71 |
0.80/0.64 |
4.20±0.30 |
1.10/0.90 |
7.00±0.30 |
40 |
|
SD-14413-03 |
35 |
7.90-8.30Ref. |
0.527 |
1.30/1.04 |
10.50-10.90±0.30 |
1.50/1.20 |
14.10-14.50±0.30 |
165 |
|
SD-14413-04 |
70 |
11.10-11.80Ref. |
0.259 |
1.50/1.20 |
14.10-14.80±0.30 |
1.60/1.30 |
17.90-18.60±0.50 |
260 |
|
SD-14413-05 |
95 |
13.00-13.70Ref. |
0.196 |
1.60/1.30 |
16.20-16.90±0.30 |
1.70/1.40 |
20.20-20.90±0.50 |
320 |
