奥美格电动汽车充电电缆

首页 > 产品中心 > 奥美格电动汽车充电电缆

NACS充电电缆

NACS尼龙电缆

参考标准Reference StandardUL2263

Certificate Number: E345899



奥美格UL认证充电电缆包括常规产品和新款NACS系列非标尼龙结构,其中低温软料系列电缆获得-50℃低温认证。

根据NACS标准设计,该标准得到通用、福特等多家汽车厂商和各大充电站运营商的认可,把小线径、轻量化的优势进一步放大,提升充电操作的便利性。

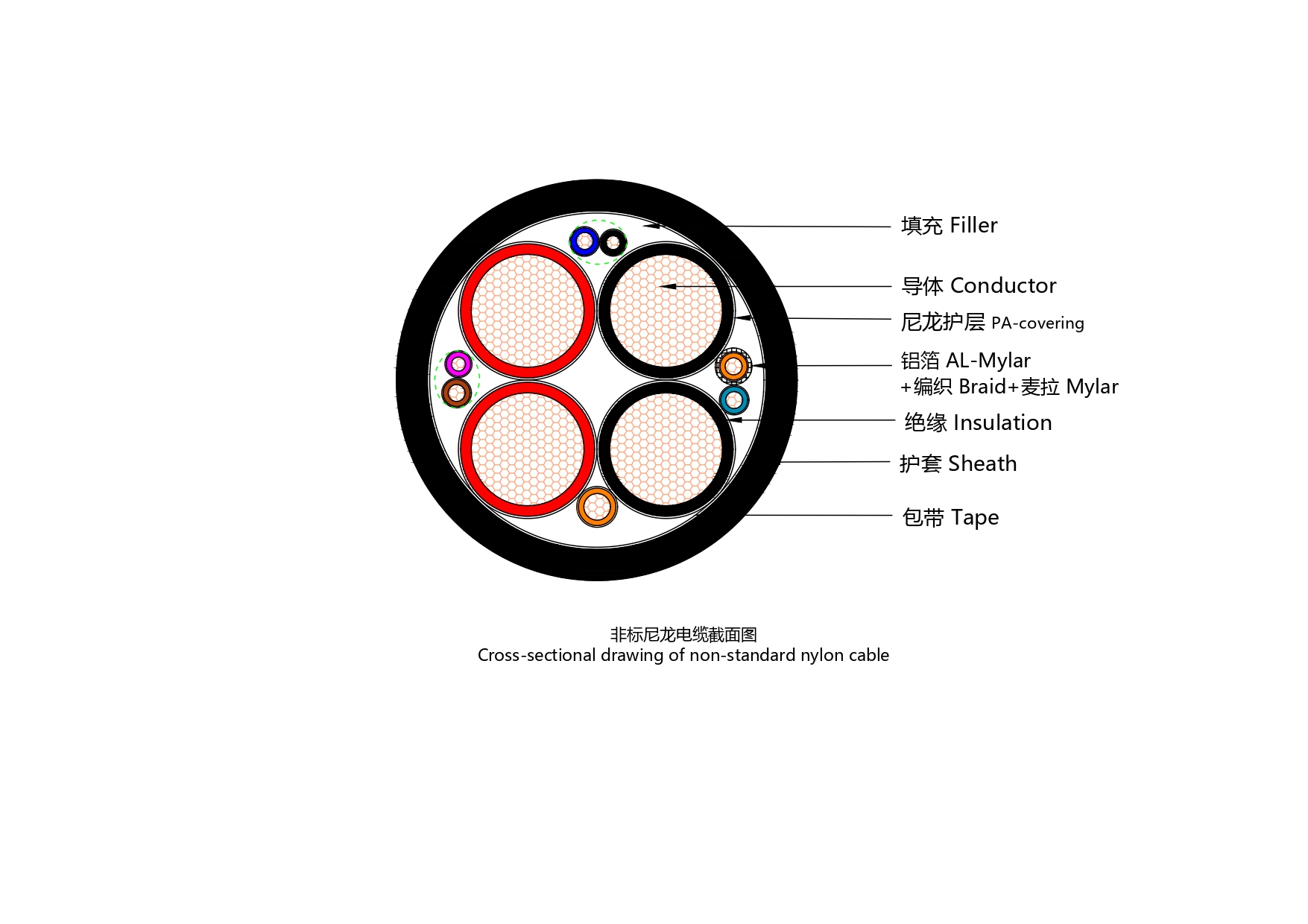

结构Construction

电缆特性 Features

1.导体Conductor

额定温度Rated temperature:-50℃~105℃

  材质Material: 裸铜Bare Copper

额定电压Rated Voltage:1000V

2.绝缘Insulation

导体直流电阻(20°C时)Conductor Resistance(at 20°C):8AWG≤2.23Ω/km;10AWG≤3.51Ω/km;16AWG≤14.1Ω/km;Test method Comply with UL 2556

  材质Material: TPE

15°C绝缘电阻15°C Insulation Resistance8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;Test method Comply with UL 2556

  颜色:黑Black,红red,绿/黄Green/Yellow或其他or other

耐压Dielectric Voltage: 4.0kV AC/1min8AWG,3.0KV AC/1min10AWG), 2.0KV AC/1min16AWG). No Breakdown. Test method Comply with UL 2556

3.填充Filler

线缆折弯半径Bending Radius Min:≥6OD.

  材质Material: PP hemp or cotton yarn

热冲击Hot Shock:150℃/1h No cracks Test method Comply with UL 2556

4.包带Tape

阻燃测试Flame TestFT1.Test method Comply with UL 2556

  材质Material:无纺布Non-woven fabrics

绝缘抗张强度Insulation tensile strengthBefore Aging 5.5Mpa;After Aging136°C/168H)≥75%Original.Test method Comply with UL 2556

5.护套Sheath

绝缘断裂伸长率Insulation ElongationBefore Aging200%;After Aging136°C/168H)≥75%Original.Test method Comply with UL 2556

  材质Material: TPE

护套抗张强度Jacket tensile strengthBefore Aging 8.3Mpa;After Aging136°C/168H)≥75%Original.Test method Comply with UL 2556

  颜色Color: 黑色或橙色Black or Orange

护套断裂伸长率Jacket ElongationBefore Aging200%;After Aging136°C/168H)≥75%Original.Test method Comply with UL 2556



低温弯曲测试Cold Bending Test-40°C/4H,NO Cracking.Test method Comply with UL 2556



热冲击测试Hot Shock Test150°C/1H,NO Cracking.Test method Comply with UL 2556


型号

主线+地线规格

信号线规格

推荐载流

完成外径

OMG EVC 1001

10AGW/2+10AGW

22AGW(20AGW/18AGW/16AGW)0-6

32A

12.0±0.5

OMG EVC 1002

9AGW/2+10AGW

40A

13.8±0.5

OMG EVC 1003

8AGW/2+10AGW

48A

15.0±0.5

OMG EVC 1004

6AGW/2+8AGW

80A

18.9±0.5

OMG EVC 1005

3AGW/4+12AGW(14AGW/10AGW)

18AGW(20AGW/22AGW)0-8

170A(200A)

28.3±1.0

OMG EVC 1006

2AGW/4+12AGW(14AGW/10AGW)

200A(250A)

31.0±1.0

OMG EVC 1007

1/0AGW/4+12AGW(14AGW/10AGW)

300A-350A

36.5±1.0

OMG EVC 1008

4AGW/2+14AGW

120A

21.0±1.0

OMG EVC 1009

1AGW/4+14AGW



250A(300A)

34.0±1.0
